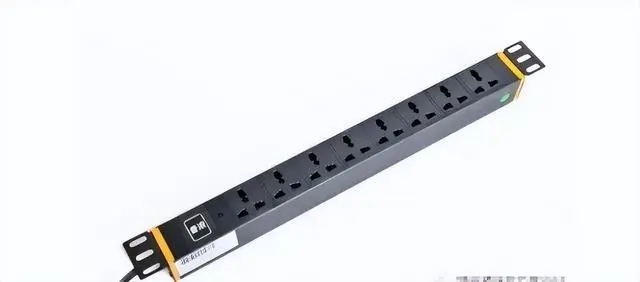

一、PDU电源插座

PDU电源插座是多有设备运行的第一道也是最为密切的部件，PDU的好坏直接影响到各个设备的。PDU系列机柜插座式电源保护防雷器依据IEC标准设计，专用于精细保护单相交流供电的敏感设备，应用于设备端作为电源第三级保护，使设备免遭由雷击或电子干扰产生的瞬态过电压的损害。此电源保护防雷器采用两级串联式联动保护，最大通流量可达20kA，电压保护水平可以低至800V，输入输出兼容多国标准插头及各种功率匹配，具有可恢复过载保护装置，将防雷器与电源插板完美组合。

PDU电源插座是一种新型的插座设备，它的安全系数可靠。它在手机等各种小型电子机器中，是用于接收DC电源、并且在插头插入孔的中心配置了销插头的电源插座。

二、什么是跳线架

所谓跳线架就是由阻燃的模块塑料件组成，其上装有若干齿形条，用于端接线对，用788J1专用工具可将线对按线序依次“冲压”到跳线架上，完成语音主干线缆以及语音水平线缆的端接，常用的规格有：100对、200对、400对等。

1、为什么要用电话跳线架?

一般用在有程控电话的机房里。电话线接入程控机后从程控机接出来的就是分机号的线。然后把这些线全部卡到跳线架上面去，然后从出线架上出线到你的分机号码上去，你在配线架上面标上号码。这样那部电话有问题了。你检修的时候查看配线架上面的标号，然后顺着线就找到那根线了很容易。不用跳线架那就折腾死你。线都是乱麻团一样的。

2、跳线架的作用

可以减少交换机等网络设备接口的损耗。例如：网络管理人员会经常插拔线路、测试线路，这样长时间的会造成交换机结果的松动，连接不严密的情况，这时就需要使用跳线架，将来自工作区的网线使用打线器，安装到跳线架上，然后，制作一小段网线--俗称跳线，将跳线架与交换机连接到一起，这样网络管理人员在测试时，只需拔掉跳线架一端的RJ-45接口就以。跳线架要比交换机上接口卡要便宜的多。

2. 布线时规整、整洁、漂亮、专业，外貌上，跳线架看起来就像一排排的鱼骨头一样，也称为鱼骨架。一般是电话连线使用的。跳线架的作用就是为高密度语音数据线缆连接，提供方便快速的端接方式配线方式。跳线架既可以用于墙装机也可用于立式机柜。跳线架的作用范围很广，适用于所有话音通讯系统、多媒体等方面的高速应用。

跳线架一般配合110连接块才能发挥跳线架的作用。跳线架种类很多，目前市场上提供有腿和无腿的50对和100对两种选择;连接块有4对、5对可供选择。跳线架的作用也跟跳线架的种类有关，不同种类的跳线架有不同的作用，用户在综合布线时要选择适用的跳线架。

五、什么是理线器

理线器就是我们常常提到的固线器。理线器一般应用在机房，安装于机柜内，用于整理和固定线缆，保持线缆井然有序，布线环境整洁美观。

理线器的功能作用

在布线系统中，理线器的使用主要是为电缆提供平行进入RJ45模块的通道，让电缆在进入模块之前不用遭受多次直角转弯，能有效地减少电缆自身的信号辐射损耗和对周围电缆的辐射干扰。而且理线器能使双绞线有规律且整齐地进入模块，避免了日后线路扩充时由于一根线缆的变动而引起的大变动，使得系统更加可靠，而且具有扩充性。

六、什么是配线架

用于终端用户线或中继线，并能对它们进行调配连接的设备。配线架是管理子系统中最重要的组件，是实现垂直干线和水平布线两个子系统交叉连接的枢纽。配线架通常安装在机柜或墙上。通过安装附件，配线架可以全线满足UTP、STP、同轴电缆、光纤、音视频的需要。在网络工程中常用的配线架有双绞线配线架和光纤配线架。根据使用地点、用途的不同，分为总配线架和中间配线架两大类。

1、配线架的用途

配线架的定位是在局端对前端信息点进行管理的模块化的设备。前端的信息点线缆(超5类或者6类线)进入设备间后首先进入配线架，将线打在配线架的模块上，然后用跳线(RJ45接口)连接配线架与交换机。

配线架是管理子系统中最重要的组件，是实现垂直干线和水平布线两个子系统交叉连接的枢纽。配线架通常安装在机柜或墙上。通过安装附件，配线架可以全线满足UTP、STP、同轴电缆、光纤、音视频的需要。在网络工程中常用的配线架有双绞线配线架和光配线架。

七、机柜托盘

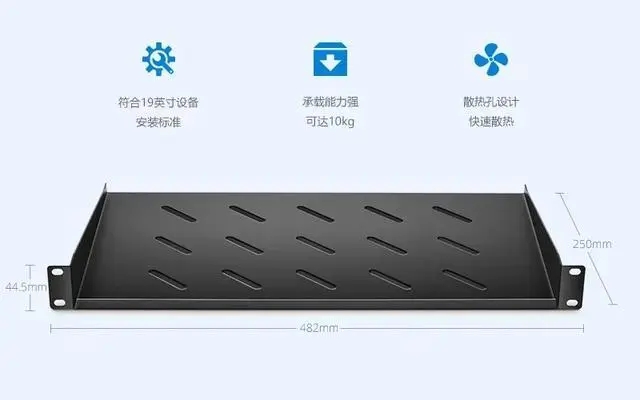

机柜托盘作为机柜配件，一般都是安装于机柜中，因为机柜的标准长度是19英寸，所以标准机柜托盘规格一般都是19英寸，当然也有特殊情况，如非标准固定托盘。由于机柜托盘一般用来承载服务器、交换机、切换器等设备，因此机柜托盘承重能力必须要强，才能为设备提供良好的支撑作用。一般来说机柜托盘承重在10kg以上，10kg的承重量能承载好几台服务器，充分满足数据中心布线需求。

（一）机柜托盘如何安装？

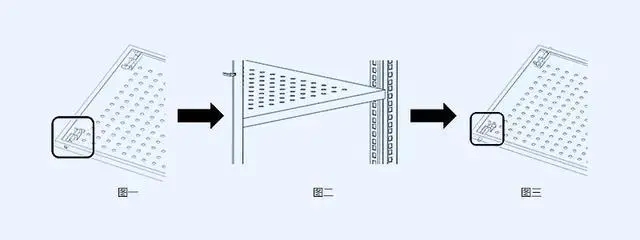

机柜托盘的安装只需使用四个插销将其固定在机柜角柜的方孔上即可。具体操作：首先将插销向内收缩（如图一），然后将机柜托盘翻转插入机柜中，插销对准方孔且保证四个插销均处于同一方孔高度（如图二），最后将插销向外插入角柜方孔中，并将插销头扳过来保证插销不会受力挤出（如图三）。

（二）机柜托盘有哪些类型？

现如今市面上将机柜托盘分为两种类型：一种是滑动式机柜托盘（即活动式/可调节机柜托盘），另一种是固定式机柜托盘。

1．滑动式机柜托盘（即活动式/可调节机柜托盘）

滑动式机柜托盘（即活动式/可调节机柜托盘）具有一定的灵活性，推出拉回方便，一般可安装与键盘等设备上，它的尺寸只有19英寸标准滑动托盘。常规配置的滑动托盘宽度有400mm、480mm两种规格。滑动托盘的承重大于20kg。

2．固定式机柜托盘

固定式机柜托盘用途甚广，一般安装于服务器机柜等设备，其尺寸繁多，如19英寸标准大小，常规配置的固定托盘宽度有440mm、480mm、580mm、620mm等规格。此外固定托盘的承重大于10kg

（三）机柜托盘如何选购？

上述提及了两种不同类型的机柜托盘，面对这两种类型的机柜托盘该如何选购呢？

首先，在选购机柜托盘时，需了解机柜托盘是用来承载何物。若是用来承载服务器、交换机，可选购固定式机柜托盘，若是用来承载KVM切换器，则需要用滑动式机柜托盘。

另外，需要考虑的是机柜托盘成本，若是对机柜托盘无推动要求，综合考虑机柜托盘的承载物重量及成本，选择固定式机柜托盘更为合适。
